Изготовление звёздочки со ступицей по эскизу

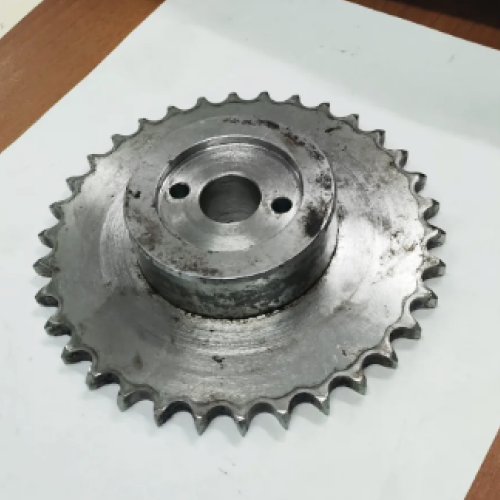

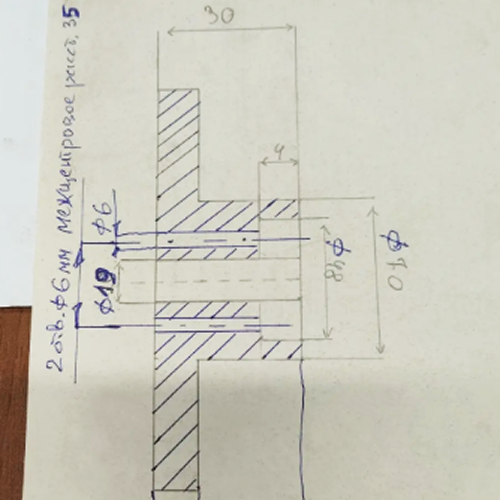

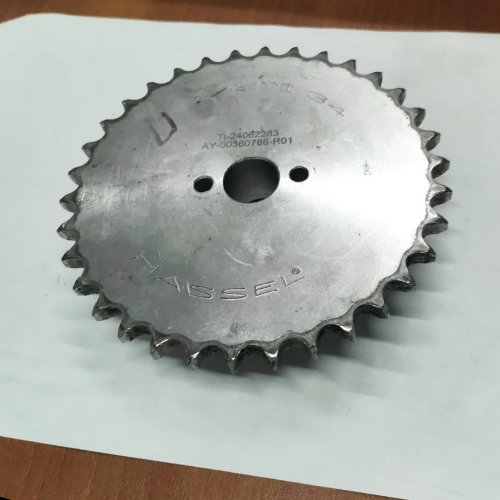

Заказчик обратился с задачей изготовить звёздочку цепной передачи нестандартной конфигурации: со ступицей увеличенного диаметра под конкретный узел оборудования. В качестве исходных данных клиент предоставил фотографию детали и эскиз от руки с ключевыми размерами и допусками.

От эскиза к рабочему чертежу

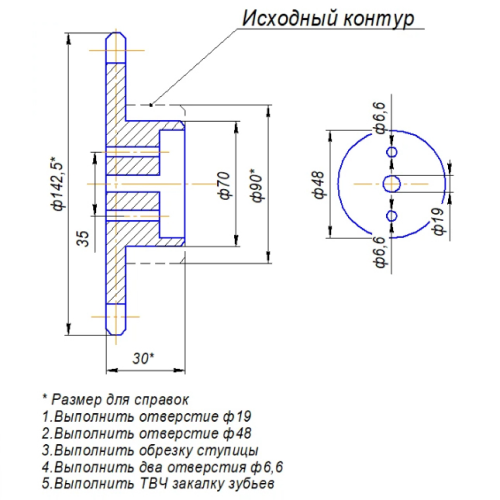

Наш специалист проанализировал присланные материалы, уточнил у заказчика посадочные размеры и назначение отверстий. На основе эскиза мы подготовили чертёж №МЕ00-005159, определили исходный контур зубчатого венца, все базовые и справочные размеры, а также посадочные допуски - их согласовали с клиентом до запуска детали в производство, чтобы исключить проблемы при сборке узла.

Геометрия детали:
— Наружный диаметр зубчатого венца: ⌀142,5 мм
— Начальный диаметр: ⌀30 мм
— Диаметр ступицы: ⌀90 мм
— Посадочный диаметр под вал: ⌀70 мм, глубина посадки 23 мм
— Общая длина ступицы: 35 мм
— Фаска/переход на торце ступицы: 7,27 мм

⁠

Механическая обработка:
— Расточка центрального отверстия ⌀19 под вал
— Расточка отверстия ⌀48
— Обрезка ступицы по указанным на чертеже размерам
— Сверление двух отверстий ф6,6 симметрично относительно центра, с межцентровым расстоянием 35 мм под крепёж или фиксацию узла

Термообработка
Зубья звёздочки прошли ТВЧ-закалку (закалку токами высокой частоты) - стандартное решение для повышения твёрдости и износостойкости рабочей поверхности зуба при сохранении вязкой сердцевины, что критично для деталей цепных передач под циклической нагрузкой.

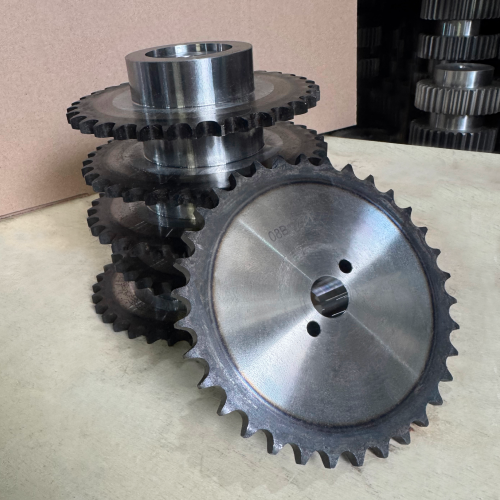

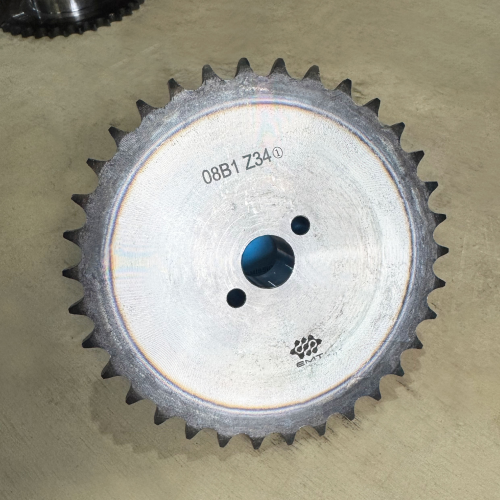

Партия составила 12 изделий, все размеры и допуски выдержаны в полном соответствии с согласованным чертежом.

Такой производственный цикл от фото и эскиза клиента до готового чертежа с расточкой, сверлением и упрочняющей термообработкой демонстрирует возможность закрывать нестандартные заказы «под ключ», без привязки к каталожным решениям.
